МТЗ-1221.3 / Беларус 1221.3


Описание:

Трактор МТЗ-1221,3 тягового класса 2,0 мощностью 131,7/96,9 предназначен для выполнения полного спектра сельскохозяйственных работ от подготовки почвы под посев до уборочных и транспортных операций. Может быть использован в лесном и коммунальном хозяйствах, строительстве, промышленности. Трактор приспособлен для работы в различных почвенно-климатических зонах и на всевозможных видах почв, в том числе и на почвах с низкой несущей способностью.

  • 6-цилиндровый рядный дизель 131,7/96,9 с турбонаддувом;
  • кабина с жестким каркасом;
  • синхронизированная трансмиссия с планетарными колесными редукторами заднего моста;
  • передний ведущий мост с планетарными колесными редукторами;
  • гидросистема раздельно- агрегатная с моноблоком или автономным горизонтальным гидроцилиндром;
  • возможность переоборудования работы трактора на режим реверса
Двигатель
Тип 6-ти цилиндровый, с турбонаддувом
Мощность, л.с./кВт 131,7/96,9
Марка Д-260.2S2
Экологический стандарт Stage II
Удельный расход топлива, г/(кВт·ч) 250,0 ± 7,0
Максимальный крутящий момент, Н·м 568
Трансмиссия
Коробка передач синхронизированная
Муфта сцепления фрикционная двухдисковая постоянно-замкнутого типа
Число передач вперед/назад 16/8 (24/12)
Задний ВОМ, мин-1 540/1000
Гидросистема
Грузоподъемность заднего навесного устройства на оси подвеса, кг, не менее 4300
Максимальное давление, Мпа 20-2
Объемная подача насоса при номинальной частоте вращения коленчатого вала дизеля, л/мин, не менее 51
Емкость бака гидросистемы, л 28,5 ± 0,5
Ходовая система
Тип колесная
Колесная формула 4К4
Шины
передние 420/70R24
задние 16.9R38;18,4R38
Прочие характеристики
Тормоза/тормоза прицепа Сухие (мокрые) трехдисковые/пневматические, сблокированные с управлением тормозами трактора
Масса максимально допустимая, кг 8000
ПНУПВОМ +/+
Климатическое исполнение У1
Минимальная и максимальная скорость вперед/назад, км/ч Min 1,54/2,75; Max 35,0/16,4
Особенности модели

Дизель по выбросам вредных веществ соответствует экологическим требованиям ступени Stage II.

Возможности дополнительной комплектации:
  • Коробка передач механическая, ступенчатая, синхронизированная (24/12);
  • Тормоза, работающие в масле;
  • Механический ходоуменьшитель;
  • Передний ВОМ;
  • Переднее навесное устройство;
  • Кондиционер;
  • Правосторонняя подножка кабины;
  • Балласт передний общей массой до 1025 кг.
Общие данные
Масса конструкционная, кг 5080
Масса в состоянии отгрузки с завода, кг 5370
Масса эксплуатационная, кг 5800
Масса максимально допустимая (полная), кг 8000
База , мм 2760
Габаритные размеры: длина, мм 4500
Габаритные размеры: ширина, мм 2300
Габаритные размеры: высота, мм 2850
Колея по передним колесам (min), мм 1540
Колея по передним колесам (max), мм 2090
Колея по задним колесам (min), мм 1530
Колея по задним колесам (max), мм 2150
Наименьший радиус поворота, м 5,4
Дорожный просвет, мм 480
Агротехнический просвет трактора под рукавами передних и задних полуосей, не менее, мм 620
Размеры шин передних колес 420/70R24
Размеры шин задних колес 18,4R38
Удельное давление на грунт, кПа 140
Емкость топливного бака, л 140
Скорость движения: транспортная, км/ч max 35
Скорость движения: рабочая, км/ч max 15
Двигатель
Марка ММЗ
Модель Д-260.2S2
Тип 4-х тактный, дизельный с турбонаддувом
Число цилиндров 6
Диаметр цилиндра, мм 110
Ход поршня, мм 125
Рабочий объем, л 7,12
Номинальная частота вращения, об/мин 2100
Мощность номинальная, кВт (л. с.) 95,6 (130)
Максимальный крутящий момент, Н.м 568
Коэффициент запаса крутящего момента, % 25
Удельный расход топлива при эксплуатационной мощности, г/кВт.ч 249
Электрооборудование
Мощность генератора номинальная, кВт 1.15
Номинальное напряжение электропотребителей бортовой электросети, В 12
Номинальное напряжение системы электропуска, В 24
Трансмиссия
Муфта сцепления Сухая, однодисковая
Коробка передач Механическая, ступенчатая, диапазонная
Число передач вперед 16
Число передач назад 8
Передний мост
Тип моста Цельная балка
Тип колесного редуктора Планетарно-цилиндрический
Тип дифференциала Самоблокирующийся
Привод ПВМ Карданный вал
Управление ПВМ Электро-гидравлическое с тремя режимами работы
Задний мост
Тип моста Цельная балка
Тип колесного редуктора Планетарный
Тип дифференциала Конический с четырьмя сателлитами
Привод ЗМ Постоянный
Тормоза
Рабочие Дисковые, работающие в масле
Рабочие на задние колеса Трехдисковые, сухие
Стояночные Дисковые, работающие в масле
Пневмопривод управления тормозами прицепов Однопроводный, сблокированный с тормозами
Кабина
Тип Унифицированная
Дополнительное сиденье по заказу
Отопитель +
Вал отбора мощности
Задний ВОМ +
-задний ВОМ синхронный I, об/м пути 4,195
Передний ВОМ +
-передний ВОМ независимый I (при номинальной частоте двигателя), об/мин 1000
Рулевое управление
Тип Гидрообъемное
Тип механизма поворота Два гидроцилиндра и рулевая тяга
Гидронавесная система (ГНС)
ГНС задняя +
-тип задней ГНС Раздельно-агрегатная
-грузоподъемность на оси шарниров нижних тяг задней ГНС , кгс 4300
-количество гидровыводов задней ГНС 3
ГНС передняя +
-грузоподъемность на оси шарниров нижних тяг передней ГНС, кгс 2400
-количество гидровыводов передней ГНС 2
Гидросистема
Тип насоса Шестеренный
Рабочий объем насоса, см3/об 32
Максимальное давление, МПа 20
Производительность насоса, л/мин 51
Емкость гидросистемы, л 25
Ходовая система
Колесная формула 4К4

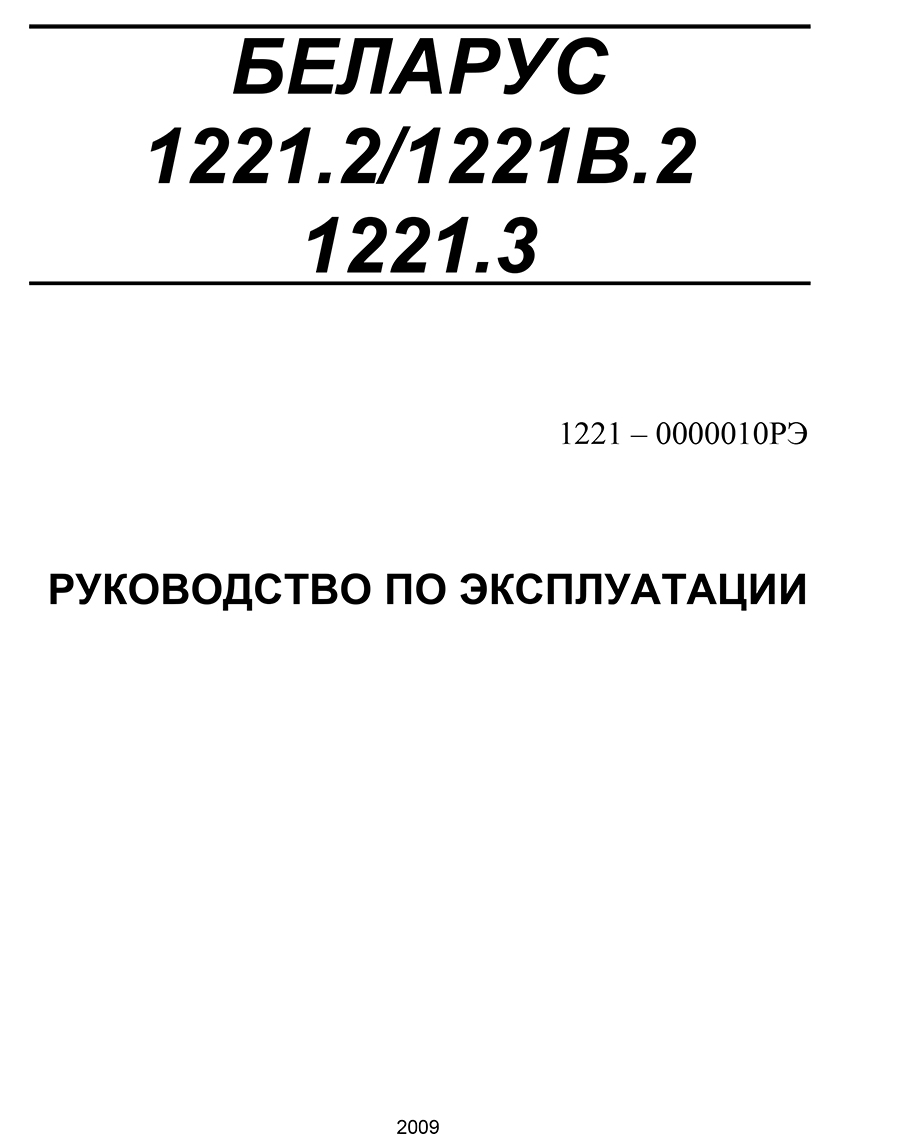

Руководство по эксплуатации трактора МТЗ-1221.2/
1221.2/1221.3

Размер - 19,3 Мб
Формат - PDF
