Описание:

UniCarriers создана в августе 2012 года и объединяет такие известные японские марки вилочных погрузчиков как ТСМ и Nissan Forklift.

С 1 июня 2013 года на всей линейки складской техники  Nissan Forklift и ТСМ размещается надпись "by UniCarriers"

Компания ТСМ «Тоуо Сarrier Маnufacturing Со., LTD.» выпускает вилочные погрузчики  в Японии с 1949 года.

В 2004 году компания обновила свою линейку 7-ой серией вилочных погрузчиков, которая получила название INOMA.

Дизельный вилочный погрузчик ТСМ оснащен двигателем ISUZU C240 (34.3 кВт или 47  л.с.), а бензиновый погрузчик ТСМ оснащается двигателем NISSAN K21 (34.6 кВт или 47 л.с.) максимально адаптированных к российским условиям и обладают традиционно высокими рабочими характеристиками и исключительной надежностью. Двигатель ISUZU C240 самый распространенный у всех производителей китайских и японских производителей погрузчиков. Простота в обслуживании и экономичность в эксплуатации  позволила завоевать положительные отзывы, погрузчикам ТСМ в России.

Возможность адаптировать бензиновый погрузчик ТСМ с двигателем NISSAN K21 газобаллонным оборудованием с работай на газе, позволяет использовать его в закрытых складских помещениях и пищевых производствах.

Характеристики
Модель FHD15T3Z FHD18T3Z FD20T3Z FD25T3Z FD30T3Z
Грузоподъемность, кг 1 500 1 750 2 000 2 500 3 000
Центр тяжести груза, мм 500 500 500 500 500
Цена, руб.
1 975 000
2 000 000
2 300 000
2 320 000
2 500 000
Тип двигателя дизельный

Производительность
Скорость движения вперед/назад, км/ч с грузом 19/19 18,5/19 18 18 18,5
без груза 19,5/19,5 19/19,5 18,5 18,5 19
подъема, мм/с с грузом 620 620 530 530 450
без груза 660 660 570 570 460
опускания, мм/с с грузом 450 450 450 450 450
без груза 550 550 550 550 450
Преодолеваемый подъем, % с грузом 31 29 20 18 14
без груза 18 17 20 18 20
Общая масса, кг 2 610 2 770 3 320 3 680 4 370
Шасси и колеса
Шины количество передние/задние 2/2
размер передние 6.50-10-10PR 7.00-12-12PR 28Х9-15-12PR
задние 5.00-8-8PR 6.00-9-10PR 6.50-10-10PR
Колесная база, мм 1 425 1 425 1 600 1 600 1 700
Колея, мм передняя 890 920 970 970 1000
задняя 920 920 970 970 970
Дорожный просвет, мм минимальный 100 100 100 110 140
по раме 110 110 120 120 145
Тормоз рабочий(ножной) гидравлический - ножная педаль
стояночный механический - ручной рычаг
Двигатель и коробка передач
Аккумулятор напряжение / мощность, В/А-ч 12/52 12/55 12/52
Двигатель Модель ISUZU C240
Мощность, кВт / обороты, об/мин 34,3/2500
Крутящий момент / обороты, об/мин 137,7/1800
Кол-во цилиндров 4
Рабочий объем, см3 2369
Мощность генератора переменного тока, КВт/А 0,42/35
Емкость топливного бака, л 50 70
Коробка передач Тип автоматическая
ступени вперед-назад 1-1

Стандартные размеры

FD20T3Z FD25T3Z FD30T3Z
1. Общая высота при поднятых вилах (с опорной стенкой), мм 4 030 4 030 4 250
2. Базовая высота вил, мм 3 000 3 000 3 000
3. Высота мачты при опущенных вилах, мм 2 030 2 030 2 075
4. Высота опорной стенки , мм 1 040 1 040 1 300
5. Свободный ход , мм 160 160 135
6. Толщина вил , мм 122 122 125
7. Минимальный клиренс с грунтом, мм 125 125 145
8. Общая длина (с вилами), мм 3 625 3 625 3 775
9. Длина до спинки вил, мм 2 485 2 555 2 705
10. Длина вил, мм 1070 1070 1070
11. Расстояние нагрузки, мм 450 450 480
12. Колесная база, мм 1 600 1 600 1 700
13. Задний выступ, мм 435 505 525
14. Высота пальца сцепного устройства , мм 530 530 560
15. Запас защитной крыши (от поверхности кресла)** 1 005 1 005 1 005
16. Общая высота (по защитной крыше)**, мм 2 070 2 070 2 090
17. Общая ширина, мм 1 150 1 150 1 225
18. Размах вил (внешний), мм 245-1020 245-1020 250-1090
19. Колея (передняя), мм 970 970 1000
20. Колея (задняя) , мм 970 970 970
21. Ширина вил , мм 122 122 125
22. Внутренний радиус поворота, мм 160 160 200
23. Внешний радиус поворота, мм 2 170 2 240 2 400
24. Минимальный проход между штабелями, мм 1 920 1 920 2 110
25. Угол наклона (вперед-назад), град. 6-12 6-12 6-12
Размеры погрузчиков со сдвоенными передними ведущими колесами (вариант)
17. Общая ширина, мм 1 480 1 480 1 830
19. Колея(передняя), мм 1 130 1 130 1 340
22. Внутренний радиус поворота, мм 100 100 100
23. Внешний радиус поворота, мм 2 240 2 310 2 430
24. Минимальный проход между штабелями, мм 2 340 2 320 2 445
Размер шин (сдвоенные передние, тип SDD)
17. Общая ширина, мм 1 590 1 590 1 950
19. Колея(передняя), мм 1 190 1 190 1 435
22. Внутренний радиус поворота, мм 100 100 100
23. Внешний радиус поворота, мм 2 280 2 350 2 500
24. Минимальный проход между штабелями , мм 2 380 2 370 2 490





Все модели данного класса:

Грузоподъемность 2 000 кг.: FG20C3, FG20T3, FHG20C3, FHG20T3, FD20T4, FD20C3Z, FD20T3Z, FHD20C3A FHD20T3A
Грузоподъемность 2 500 кг.: FG25C3, FG25T3, FHG25C3, FHG25T3, FD25T4, FD25C3Z, FD25T3Z, FHD25C3A, FHD25T3A

Грузоподъемность 3 000 кг.: FG30C3, FG30T3, FHG30C3, FHG30T3, FD30T4, FD30C3Z, FD30T3Z, FHD30C3A, FHD30T3A

Запчасти для погрузчика ТСМ.

Наименование № по каталогу Применяемость Цена с НДС, руб.
Расходные материалы:
Фильтр масляный двигателя (дизель) 20801-01271 Isuzu C-240 210
Фильтр масляный двигателя (бензин) 20801-01361 Nissan K25 180
Фильтр топливный (дизель) 20801-02141 Isuzu C-240 300
Фильтр топливный (бензин) 20801-02061 Nissan K25 250
Фильтр воздушный 256C1-08011 ТСМ 1-3 т. 400
Фильтр трансмиссионный (АКПП) 115G3-82241 ТСМ 1-3 т. 150
Фильтр гидравлический всасывающий 216G7-52051 ТСМ 1-3 т. 850
Фильтр гидравлический возвратный 271A7-52301 ТСМ 1-3 т. 950
Ремень вентилятора 20801-04091 Isuzu C-240 800
Ремень вентилятора N-02117-21521 Nissan K21, K25 800
Управляемый мост:
Шкворень управляемого моста 24454-32232 ТСМ 2-3 т. 600
Ремкомплект шкворя 214A4-39801 ТСМ 2-3 т. 1 400
Подшипник ступицы упр.моста внутренний 03071-30211 ТСМ 2-3 т. 270
Подшипник ступицы упр.моста наружный 03071-30207 ТСМ 2-3 т. 145
Сальник ступицы управляемого моста 03217-08501 ТСМ 2-3 т. 350
Палец рулевой 22N54-32151 ТСМ 2-3 т. 450
Палец рулевой 22N54-32451 ТСМ 1-3 т. 400
Втулка рулевого пальца 22N54-32481 ТСМ 1-3 т. 70
Подшипник пальца рулевого 215E4-52231 ТСМ 2-3 т. 200
Ведущий мост:
Колодка томозная нет номера ТСМ 2-2,5 т. 1300
Комплект тормозных колодок (2 шт.) нет номера ТСМ 3 т. 3 000
Электрика:
Стартер 12V. Z-8-97112-865-2 Isuzu C-240 9 000
Стартер 12V. N-23300-FU410 Nissan K21, K25 7 000
Свеча накаливания 20801-0A071 Isuzu C-240 300
Свеча зажигания N-22401-FU412 Nissan K21, K25 375
Двигатель:
Комплект прокладок двигателя Z-5-87811-341-1 Isuzu C-240 3 100
Комплект прокладок двигателя нет номера Nissan K21, K25 5 800
Шины, диски:
Шина пневматическая передняя 7,00-12 PR14 SOLIDEAL ECOMATIC ED STANARD ТСМ 2-2,5 т. 9 700
Шина пневматическая задняя 6,00-9 PR10 SOLIDEAL ECOMATIC ED STANARD ТСМ 2-2,5 т. 5 840
Шина пневматическая передняя 8,15-15 (28*9-15) PR14 SOLIDEAL ECOMATIC ED STANARD ТСМ 3 т. 15 200
Шина пневматическая задняя 6,50-10 PR10 SOLIDEAL ECOMATIC ED STANARD ТСМ 3 т. 7 000
Шина цельнолитая передняя 7,00-12/5,00 SOLIDEAL ECOMATIC TR STANDARD ТСМ 2-2,5 т. 25 500
Шина цельнолитая задняя 6,00-9/4,00 SOLIDEAL ECOMATIC TR STANDARD ТСМ 2-2,5 т. 13 500
Шина цельнолитая передняя 8,15-15 (28*9-15)/5,00 SOLIDEAL ECOMATIC TR STANDARD ТСМ 3 т. 31 700
Шина цельнолитая задняя 6,50-10/5,00 SOLIDEAL ECOMATIC TR STANDARD ТСМ 3 т. 18 500
Диск переднего колеса (сборный) 23454-40501 ТСМ 2-2,5 т. 7 000
Диск заднего колеса (сборный) 23654-40501 ТСМ 2-2,5 т. 2 400
Диск переднего колеса (в комплекте с кольцами) 24454-40221 ТСМ 3 т. 15 000
Диск заднего колеса (сборный) 52356-80302 ТСМ 3 т. 3 100
Мачта:
Ролик мачты (119 мм.) 277P8-22051 ТСМ 2-3 т. 1 500
Ролик мачты боковой 22N58-32701 ТСМ 2-3 т. 1050
Вкладыш мачты 214A8-02201 ТСМ 2-3 т. 350
Вилы:
1000 мм. (2А класс монтажа) 1000-100-40 (2А) пара 2500 кг./500 мм. 13 650
1100 мм. (2А класс монтажа) 1000-100-40 (2А) пара 2500 кг./500 мм. 21 950
1200 мм. (2А класс монтажа) 1000-100-40 (2А) пара 2500 кг./500 мм. 22 500
1500 мм. (2А класс монтажа) 1000-100-40 (2А) пара 2500 кг./500 мм. 30 700
1800 мм. (2А класс монтажа) 1000-100-40 (2А) пара 2500 кг./500 мм. 37 800
2000 мм. (2А класс монтажа) 1000-100-40 (2А) пара 2500 кг./500 мм. 41 400
2200 мм. (2А класс монтажа) 2200-125-45 (2А) пара 4100 кг./500 мм. 61 350
2400 мм. (2А класс монтажа) 2400-125-45 (2А) пара 4100 кг./500 мм. 67 200
1200 мм. (3А класс монтажа) 1200-125-45 (3А) пара 4000 кг./500 мм. 24 400
1500 мм. (3А класс монтажа) 1500-125-45 (3А) пара 4000 кг./500 мм. 28 800
1800 мм. (3А класс монтажа) 1800-125-45 (3А) пара 4000 кг./500 мм. 34 400
2000 мм. (3А класс монтажа) 2000-125-45 (3А) пара 4000 кг./500 мм. 38 800

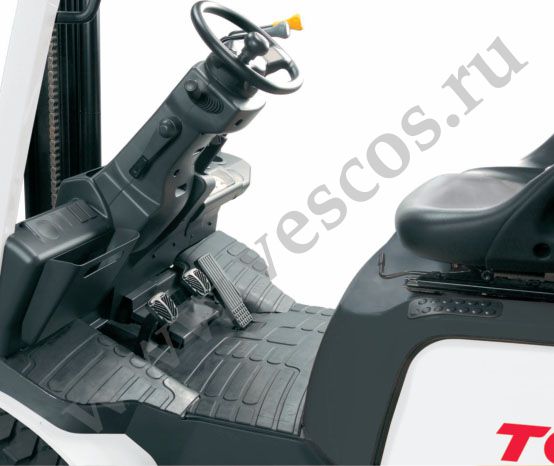

БОЛЕЕ УДОБНЫЙ РУЧНОЙ ТОРМОЗ

Тормоз размещен справа от руля для более удобного входа в   кабину и выхода из нее.

Два действия, необходимые для разблокирования тормоза, повышают безопасность.

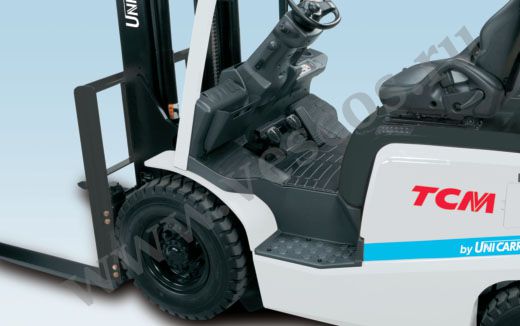

ПРОСТОЙ ВХОД В КАБИНУ И ВЫХОД ИЗ НЕЕ

С помощью подножки, ширина которой увеличена на 55%.

Безопасная подножка с расширенным пространством для ноги обеспечивает повышенную комфортность и снижает усталость от входа в кабину погрузчика и выхода из нее.



МНОГОФУНКЦИОНАЛЬНОЕ СИДЕНЬЕ НА ПОДВЕСКЕ

(доступно для моделей высокой мощности грузоподъемностью 1,5/1,8 тонн и для моделей грузоподъемностью 2-3,5 тонны)

Обеспечивает улучшенную поддержку водителя, уменьшает
вибрацию, позволяет регулировать жесткость подвески
и угол наклона назад, а также имеет специальный карман на спинке сиденья и ремень безопасности.



ПЛАСТИКОВЫЙ НАВЕС

Пластиковый навес над кабиной обеспечивает комфортную работу вне помещений в дождливую погоду.

СНИЖЕНИЕ УТОМЛЯЕМОСТИ

Благодаря полукруглой форме рулевого колеса. Рулевое колесо уменьшенного диаметра (внешний диаметр составляет 300 мм) обеспечивает повышенную маневренность погрузчика. Кроме того, компактный руль облегчает доступ в погрузчик и выход из него.



ПРИБОРНАЯ ПАНЕЛЬ ОПТИМАЛЬНО РАСПОЛОЖЕНА

Справа от сиденья водителя. Приборная панель расположена в верхней правой части пульта управления для более удобного считывания показаний оператором.



МНОГОКОНУСНЫЕ РЫЧАГИ ПЕРЕКЛЮЧЕНИЯ ПЕРЕДАЧ
Новые рычаги обеспечивают плавное переключение
скоростей как при переднем, так и при заднем ходе
(доступны для моделей с ручной коробкой передач).



ФИКСИРУЮЩИЙ МЕХАНИЗМ ДЛЯ ПОВЫШЕНИЯ БЕЗОПАСНОСТИ ПРИ ПОВОРОТАХ
(доступен для моделей грузоподъемностью 2-3,5тонны)
Предупреждение. Данная система не гарантирует предотвращение несчастных случаев или опрокидывания погрузчика.



МЕХАНИЗМ БЛОКИРОВКИ
Этот механизм повышает безопасность работы.
Двигатель не заводится, если переключатель установлен не в нейтральное положение.



ВЫСОКО УСТАНАВЛИВАЕМЫЕ КОМБИНИРОВАННЫЕ ЗАДНИЕ ФОНАРИ
Задние стоп-сигналы установлены наверхней части рамы кабины и хорошо видны. Они утоплены в раму для защиты
от ударов, устойчивы к вибрации, и их лампы рассчитаны на продолжительный срок службы.



ПРОТИВОСКОЛЬЗЯЩЕЕ ПОКРЫТИЕ
На кожухе двигателя. К кожуху прикреплена резиновая полоса, не дающая поскользнуться при входе и выходе.



ПРИБОРНАЯ ПАНЕЛЬ С ЖК-ИНДИКАТОРОМ
ЖК-индикаторы обладают более продолжительным сроком службы и видны даже при дневном свете.



ОТЛИЧНЫЙ ОБЗОР ДЛЯ ОПЕРАТОРА
Более широкий обзор спереди
Область обзора вилочного захвата увеличена на 50% по сравнению с другими моделями. Для этого пульт управления был расположен на 70 мм ниже, а соединительная балка - на 190 мм ниже. Обзор спереди значительно улучшен, а определение положения вилочного захвата облегчено. Конструкция обеспечивает повышенную комфортность работы оператора, высокую производительность труда и пониженную утомляемость.



МОНОЛИТНАЯ РАМА НАД КАБИНОЙ
Передние и задние стойки, а также крыша сварены вместе для обеспечения дополнительной прочности всей конструкции.





СЪЕМНЫЕ БОКОВЫЕ КРЫШКИ

Для облегчения контроля и обслуживания. Контроль и обслуживание значительно упрощены благодаря легко снимающимся боковым крышкам и широко открывающемуся кожуху.



ВНУТРЕНЕЕ РАЗМЕЩЕНИЕ ЭЛЕКТРООБОРУДОВАНИЯ И ДРУГИХ УСТРОЙСТВ СИСТЕМЫ
Профилактические осмотры значительно упрощены, так как электрооборудование, такое как предохранитель, реле и аккумулятор, удобно расположено в небольшом пространстве.



НЕРАЗЪЕМНОЕ ПОКРЫТИЕ ПОЛА
Неразъемное покрытие пола легко снимается без применения каких-либо инструментов, облегчая контроль и обслуживание.




Запчасти для погрузчика ТСМ.

Наименование № по каталогу Применяемость Цена с НДС, руб.
Расходные материалы:
Фильтр масляный двигателя (дизель) 20801-01271 Isuzu C-240 180
Фильтр масляный двигателя (бензин) 20801-01361 Nissan K25 150
Фильтр топливный (дизель) 20801-02141 Isuzu C-240 200
Фильтр топливный (бензин) 20801-02061 Nissan K25 200
Фильтр воздушный 256C1-08011 ТСМ 1-3 т. 300
Фильтр трансмиссионный (АКПП) 115G3-82241 ТСМ 1-3 т. 100
Фильтр гидравлический всасывающий 216G7-52051 ТСМ 1-3 т. 550
Фильтр гидравлический возвратный 271A7-52301 ТСМ 1-3 т. 900
Ремень вентилятора 20801-04091 Isuzu C-240 560
Ремень вентилятора N-02117-21521 Nissan K21, K25 350
Управляемый мост:
Шкворень управляемого моста 24454-32232 ТСМ 2-3 т. 800
Ремкомплект шкворя 214A4-39801 ТСМ 2-3 т. 1 200
Подшипник ступицы упр.моста внутренний 03071-30211 ТСМ 2-3 т. 285
Подшипник ступицы упр.моста наружный 03071-30207 ТСМ 2-3 т. 150
Сальник ступицы управляемого моста 03217-08501 ТСМ 2-3 т. 250
Палец рулевой 22N54-32151 ТСМ 2-3 т. 450
Палец рулевой 22N54-32451 ТСМ 1-3 т. 400
Втулка рулевого пальца 22N54-32481 ТСМ 1-3 т. 60
Подшипник пальца рулевого 215E4-52231 ТСМ 2-3 т. 80
Ведущий мост:
Колодка томозная нет номера ТСМ 2-2,5 т. 990
Комплект тормозных колодок (2 шт.) нет номера ТСМ 3 т. 3 350
Электрика:
Стартер 12V. Z-8-97112-865-2 Isuzu C-240 7 000
Стартер 12V. N-23300-FU410 Nissan K21, K25 5 000
Свеча накаливания 20801-0A071 Isuzu C-240 280
Свеча зажигания N-22401-FU412 Nissan K21, K25 275
Двигатель:
Комплект прокладок двигателя Z-5-87811-341-1 Isuzu C-240 2 100
Комплект прокладок двигателя нет номера Nissan K21, K25 4 500
Шины, диски:
Шина пневматическая передняя 7,00-12 PR14 SOLIDEAL ECOMATIC ED STANARD ТСМ 2-2,5 т. 5 300
Шина пневматическая задняя 6,00-9 PR10 SOLIDEAL ECOMATIC ED STANARD ТСМ 2-2,5 т. 3 200
Шина пневматическая передняя 8,15-15 (28*9-15) PR14 SOLIDEAL ECOMATIC ED STANARD ТСМ 3 т. 8 300
Шина пневматическая задняя 6,50-10 PR10 SOLIDEAL ECOMATIC ED STANARD ТСМ 3 т. 3 850
Шина цельнолитая передняя 7,00-12/5,00 SOLIDEAL ECOMATIC TR STANDARD ТСМ 2-2,5 т. 14 000
Шина цельнолитая задняя 6,00-9/4,00 SOLIDEAL ECOMATIC TR STANDARD ТСМ 2-2,5 т. 7 000
Шина цельнолитая передняя 8,15-15 (28*9-15)/5,00 SOLIDEAL ECOMATIC TR STANDARD ТСМ 3 т. 17 500
Шина цельнолитая задняя 6,50-10/5,00 SOLIDEAL ECOMATIC TR STANDARD ТСМ 3 т. 9 550
Диск переднего колеса (сборный) 23454-40501 ТСМ 2-2,5 т. 4 500
Диск заднего колеса (сборный) 23654-40501 ТСМ 2-2,5 т. 1 750
Диск переднего колеса (в комплекте с кольцами) 24454-40221 ТСМ 3 т. 8 000
Диск заднего колеса (сборный) 52356-80302 ТСМ 3 т. 1 900
Мачта:
Ролик мачты (102 мм.) 277P8-22051 ТСМ 2-3 т. 1 400
Ролик мачты боковой 22N58-32701 ТСМ 2-3 т. 800
Вкладыш мачты 214A8-02201 ТСМ 2-3 т. 400

Вернуться к списку
