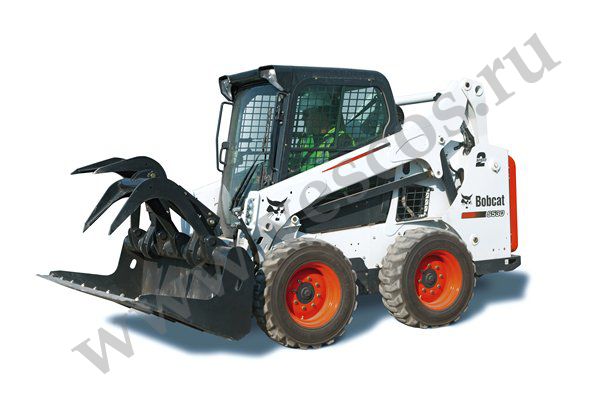

Bobcat S530 / Бобкэт S530

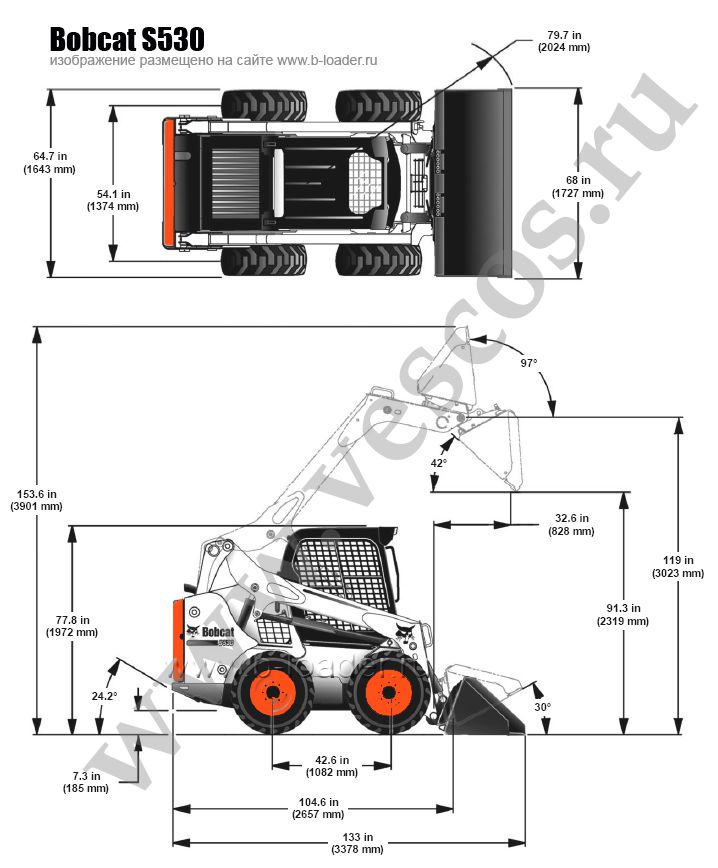

  • Bobcat S530 / Бобкэт S530 схема

Описание:

Наличие большого количества моделей дополнительного оборудования способствует тому, что мини погрузчик Bobcat S530 можно использовать во многих направлениях промышленно-хозяйственной деятельности. Так, в сфере сельского хозяйства машина решает задачи по раздаче кормов, используется как штабелер-укладчик, культиватор, аэратор почвы, рыхлитель или грабли. Коммунальные компании эксплуатируют модель вместе с различными щетками и отвалами для уборки в зимнее или летнее время. В целом, колесный погрузчик S530 может быть оснащен такими же разновидностями навески, что и машины предыдущей серии.

Модель Bobcat S530 агрегатирована дизельным двигателем Kubota V2203-M-DI-E2B-BC-3 с четырьмя цилиндрами, мощность которого составляет 49,5 л.с. Размеры мини погрузчика: длина со стандартным ковшом достигает 3,37 м, ширина со стандартным ковшом равна 1,7 м, а высота с кабиной – 1,97 м.

Высота подъема ковша и разгрузки, равные 3,9 м и 2,3 м, соответственно, номинальная грузоподъемность в 869 кг, опрокидывающая нагрузка, достигающая 1,7 т, горизонтальный вылет точки крепления ковша к раме на максимальной высоте, составляющий 0,8 м, в совокупности являются достаточно важными критериями при работе с крупными бортовыми машинами.

Полностью обновленная кабина мини погрузчика Bobcat S530 обеспечивает оператору максимальный комфорт в любых рабочих условиях. Кроме увеличенной площади дверного проема, в ней есть эргономичное сиденье с увеличенным ходом (при этом органы управления двигаются вместе с ним), отделение для хранения мелких вещей, держатель для стаканов, разъем для подключения МР3-плеера, розетка на 12 В, полноцветный дисплей, обеспечивающий комфортное управление и контроль узлов погрузчика. Новая интеллектуальная система обогрева и кондиционирования формирует оптимальный микроклимат внутри кабины, независимо от внешних условий.

Рекомендуем ознакомиться

Технические характеристики мини погрузчика BOBCAT 530
Производительность
Усилие подъема ковша 1 793 кг
Усилие наклона ковша 2 220 кг
Номинальная грузоподъемность 840 кг / 907 кг с противовесом
Опрокидывающая нагрузка 1 678 кг
Осевой крутящий момент 9 278 Нм
Рабочие циклы
Подъем стрелы 3.8 с
Опускание стрелы 2.5 с
Возврат ковша в исходное положение 1.7 с
Опрокидывание ковша 2.3 с
Характеристики массы
Рабочая масса 2 815 кг
Двигатель
Марка/модель Kubota / V2403-MDI-E3B Interim Tier 4
Тип топлива Дизельное
Система охлаждения Пропиленгликоль / вода
Мощность при 2700 об/мин, если топливо соответствует стандарту ISO 9249 EEC / SAE J1349 Net 34.4 кВт / 46.1 л.с.
Мощность при 2700 об/мин, если топливо соответствует стандарту ISO 14396 Gross 34.4 кВт / 46.1 л.с.
Мощность при 2700 об/мин, если топливо соответствует стандарту SAE J1995 Gross 36.5 кВт / 48.9 л.с.
Номинальная частота вращения - об/мин 1 075 - 1 225 на малых оборотах, 2760 - 2900 на высоких оборотах
Макс. крутящий момент при 1600 об/мин - ISO 9249 EEC / SAE J1349 Net 148.6 Нм
Макс. крутящий момент при 1600 об/мин - SAE J1995 Gross 158.6 Нм
Число цилиндров 4
Объём двигателя 2 433 см3
Диаметр цилиндра 87 мм
Ход поршня 102.4 мм
Смазка двигателя Давлением шестеренчатого насоса с фильтром
Вентиляция картера Замкнутая система
Воздушный фильтр Сухой сменный картридж с предохранительным элементом
Зажигание Сжатие дизельного топлива
Средство обеспечения запуска Свечи накаливания - автоматическая активация
Забор воздуха Турбированный
Электрооборудование
Генератор Ременный привод — 90 A — открытый
Аккумулятор 12 вольт, 600 ампер холодной прокрутки @ 0uF (-18uC), 115 минут резерв мощности при 25 ампер
Стартер 12 вольт, редукторный, 3,62 л.с. (2,7 кВт)
Гидравлическая система
Нагнетательного типа Привод от двигателя, насос шестеренчатого типа
Производительность насоса 64.7 л/мин
Сброс давления в системе у быстроразъемных муфт 3 450 - 3 550 psi (23,8 - 24,5 MPa) (238 - 245 bar)
Гидрораспределитель Трехзолотникового типа, с открытым центром, с ручным управлением с пружинным фиксатором для подъема поплавка, с электрическим управлением вспомогательными катушки
Гидравлический фильтр Полнопоточный, сменный — элемент из синтетического материала с пористостью 10 мкм
Гидравлические магистрали Трубопроводы, шланги и фитинги согласно стандарту SAE
Система привода
Трансмиссия Гидростатические поршневые сдвоенные насосы с бесступенчатым регулированием, приводящие в действие два полностью реверсивных двигателя гидростатической системы
Цепи главной передачи Предварительно натянутая бесконечная роликовая цепь #120HSOC (без замыкающего звена) со звездочками в герметичном картере цепной передачи, смазываемыми маслом. (Цепи не требуют периодической регулировки.) По две цепи с каждой стороны, без промежуточной звездочки.
Главный привод Полный 4х4, цепной
Тяга привода
Макс. скорость движения односкоростного погрузчика 11.8 км/ч
Макс. скорость движения двухскоростного 17.3 км/ч
Заправочные емкости
Емкость резервуара картера цепной передачи 32.2 л
Емкость системы охлаждения с отопителем 11.7 л
Емкость системы смазки двигателя (с фильтром) 8.7 л
Емкость топливного бака 93.7 л
Емкость гидравлического резервуара 7.57 л
Емкость гидравлической / гидростатической системы 36 л

Bobcat S530

Все погрузчики пятисотой серии приобрели новую рамную конструкцию, что позволило значительное улучшить функциональность, комфорт оператора, показатели обзора, производительность, скорость выполнения операций, повышены удобства обслуживания, что естественно повлияет на отсутствие нежелательных простоев и производительность. Bobcat вновь на шаг впереди конкурентов!

Bobcat S530 это усовершенствованная версия Bobcat S175

Bobcat S530 сменил в серийной, производственной линейке самую популярную машину Bobcat S175. Очертания машины поменялись полностью, кузов, рама, узлы соединений, капот и кабина принципиально новых конструкций.

Новая кабина Bobcat S530

      Главным преимуществом 500-й серии или М-серии, как её наименовал сам производитель, стали показатели связаные с улучшением кабины. Преимущества не только в комфорте, но и в параметрах обзора, которые приобрели дополнительных 30% в его круговом значении.
       Передняя полностью стеклянная дверь 530-ой машины увеличена на 45%, в отношении предшественника. Такого результата удалось добиться благодаря изменению конструкции стрелы, а именно расположению поперечной балки стрелы на порядок ниже. Соответственно, стеклянная дверь увеличилась по направлению вниз к ступеньке, которая в свою очередь, также, приобрела более удобное положение и расположилась над поперечной балкой стрелы погрузчика. Безусловно, вход и выход из погрузчика стали гораздо удобней. Кроме увеличения двери, кабина Bobcat S530 стала шире на 4 см., и стала выше кабины предшествующего поколения, а именно 175-й модели. При этом производитель не поднял высоту кабины выше 2-х метров, с целью сохранения характеристик компактности и возможности проходить в низкие проемы. Также, на увеличения характеристик обзора повлияли следующие фокторы: Корпус кабины был сдвинут вперёд на 5 сантиметров, крылья погрузчика опущены ниже, боковые стёкла увеличены на 16%, а за счет снижения моторного отсека, заднее стекло увеличено на 14%, верхний стеклянный люк приобрёл дополнительные 43% площади. И ещё одно нововведение: в целях повышения уровня безопасности, на переднем и заднем стекле погрузчика установлены яркие, оранжевые ручки аварийного открывания погрузчика.
       Немаловажным преимуществом погрузчика Bobcat S530 является возможность лёгкого доступа к элементам обслуживания и контроля. Кабина 530-го откидывается назад, достаточно лишь выкрутить два болта расположенных на дне кабины. Новая кабина Bobcat S530 Окно можно лекго вернуть в исходное положение, так как его деинсталяция не вызывает повреждений.
      Сменившая Bobcat S175 модель обеспечена новой более тихой системой вентиляции кабины, с расширенной системой регулировки тепературного режима. Система имеет 8 воздуховодов и расширенный кожух подачи воздуха. ОВКВ (Отопление, Вентиляция, Кондиционирование Воздуха) выполняет не только фонкции отопления или охлаждения воздуха в кабине, но и функцию нагнетания лёгкого давления. При открывании двери воздух стремится не внутрь кабины, а наружу, предотвращая тем самым проникновение пыли в кабину погрузчика. Показатели герметичности усовершенствованы до уровня надува в 150-200 Па. На моделях предыдущего поколения данный параметр не выходил за пределы 150-ти Па. Повышены показатели производительности системы ОВКВ (Отопление, Вентиляция, Кондиционирование Воздуха), выход кондиционера увеличен на 35%, выход отопительной системы увеличен на 15%. Новая кабина Bobcat S530
      Новая машина 500-й серии, М-серии, сменившая Bobcat S175 получила от производителя очень удобное, подрессоренное кресло, регулируемое во всех направлениях. Кресло имеет расширенный на на 50% диапазон хода вперёд и назад, на 30% вверх и вниз. Растояние до дуги безопасности можно увеличить на 5 см, по отношению к прежним показателям 175-го. Кроме кресла стандартной комплектации производитель предлагает дополнительную опцию, кресло с воздушными амортизаторами Air-ride.

Шины рекомендуемые к эксплуатации на погрузчиках Bobcat s530:

31 x 12-16.5, 10 PR, Heavy Duty Wide Floatation Tires
10-16.5, 10 PR, Heavy Duty Tires
10-16.5, 10 PR, Heavy Duty Tires Offset Rims
10-16.5, 10 PR, Severe Duty Tires
10-16.5, 10 PR, Severe Duty – Poly Fill Tires
10-16.5, 8 PR, Standard Duty Tires


       Конструкция подлокотника Bobcat S530 была оптимизирована и приобрела удобный наклон органов ручного управления., чтобы обеспечить наиболее удобное положение. К примеру, если погрузчик обеспечен системой управления JSC, то при регулировки сиденья оператора, джойстики будут двигаться вверх и вниз вместе с сиденьем. Диапазон корректировки джойстиков составляет 7.6 см. вперёд и назад.
       Все погрузчики М-серии имеют улучшеные показатели фронтального освещения на 50%, за счет добавления двух галогеновых ламп и оптимизации отражающего гнезда. В итоге каждая фара S530-го погрузчика имеет по две лампы.
       Эффективность стандартной гидравлики Bobcat S530, да и в целом, на погрузчиках М-серии, была увеличена на 7%, по отношению к погрузчикам К-серии предшествующего поколения

Уровень вибрации Bobcat S530 ниже!

Благодаря улучшеным демпфирующим вставкам в опорных точках крепления двигателя, высококачественной звукоизоляционной пене, модернизированной гидравлической системе, сокращению её количества 90 и 45 градусных углов и сопротивлений гидравлических соединений, влияющих на вибрацию РВД, а также, благодаря интеллектуальной системе управления подачей воздуха в кабину, уровень вибрации снижен.

Погрузчики bobcat S530 имеет широкий выбор систем управления

Стандартные органы управления:
Это рулевые рычаги управляющие движением погузчика
Педали служат для управления функциями подъема и наклона стрелы и монтажной рамы

Органы расширенного ручного управления (AHC):
Только ручное управление, без участия ног.
Ручки на рулевых рычагах управляют функциями подъема и наклона стрелы и монтажной рамы.
Рулевые рычаги служат для управления ходом и поворотами.

Система расширенного управления (ACS): 2 стиля управления в одной машине Выбор между стандартными элементами управления или ручными элементами управления с H-моделью (на погрузчиках с усиленной гидравликой)

Джойстиковое управление (SJC): Все в ваших руках...
Позволяет управлять всеми функциями машины в ручном режиме. Может быть установлено на моделях с усиленной гидравликой, дает выбор: 1. один джойстик – направление движения, второй – стрела/ковш; 2. Раздельное управление бортами (вперед/назад) и рабочими органами (вправо/влево).

Производительность Bobcat S530

     Пришедшие в классе на смену погрузчики, получили от производителя большую номинальная рабочая грузоподъемность (ROC)
Колесная база увеличилась на 5 см (длина гусеницы компактного гусеничного погрузчика T590 на грунте осталась прежней)
Оптимизированная конструкция стрелы (вертикальная траектория обеспечивает более высокую грузоподъемность)
Радиальная траектория имеет более плоскую траекторию
Повышенно усилие отрыва


      Мощность охлаждения двигателя выросла на 12%, благодаря новой системе охлаждения, обеспеченой двумя вентиляторами, Двойная система охлаждения Bobcatкоторая имеет цельноалюминиевую конструкцию для наилучшего отвода тепла и оптимизированную геометрию кожуха вентилятора. Система запатентована!

Опции новой М-серии погрузчиков

- Полноцветная панель делюкс;
Delux панель для Bobcat S530



- Кондиционер;
- Противовесы;
- Стабилизаторы;
- Кресло Air-ride;
- Комплект водянного орашения;
- Шины:
Offset и Poly Fill, для тяжелых условий эксплуатации
Solid Flex,
шины с пониженным давлением на грунт Super Float
- Монтажная рама с гидравлическим приводом: Power Bob-Tach
- Системы управления: AHC, ACS, SJC.
- Усиленная гидравлика
- Двухскоростная коробка передач.

Системы безопасности Bobcat

Спецтехника, выпускаемая под торговой маркой Bobcat, отличается высоким качеством и особой тщательностью решения вопросов безопасности и комфорта. Применяемые системы безопасности Bobcat играют важную роль при длительной эксплуатации спецтехники Bobcat в самых различных условиях. Системы безопасности Bobcat предотвращают выход различных узлов и агрегатов машин из строя, тем самым, продлевая общий ресурс службы универсальной техники.

Системы безопасности Bobcat являются неотъемлемым условием Вашей уверенности при работе со спецтехникой. Системы безопасности Bobcat обеспечивают хорошую защиту оператора при возникновении любых внештатных ситуаций, являются обязательными конструктивными элементами изделий, проявляются в различных технических параметрах машин и разделяются на две категории — активная и пассивная.

Активные системы безопасности Bobcat

При разработке систем безопасности Bobcat, большое внимание уделялось обеспечению контроля работы узлов и агрегатов самой машины. Эта система безопасности Bobcat осуществляет контроль над всеми жизненно важными функциями техники, такими, как температура охлаждающей жидкости двигателя, давление машинного масла и температура гидравлического масла. Система экстренного выключения автоматически переводит двигатель на холостой ход в том случае, если чрезмерно повысилась температура охлаждающей жидкости, и глушит, если давление масла падает ниже безопасного предела. Контроль и аварийное отключение двигателя и гидравлической системы является стандартным устройством в большинстве компактных погрузчиков, экскаваторов и других машин Bobcat. Так же при автоматической остановке имеется уникальная возможность аварийного кратковременного запуска двигателя для транспортировки машины из рабочей зоны к месту проведения ремонта и выявлению причин неправильной эксплуатации.

К активной системе безопасности Bobcat относится система автоматических блокировок BICS. Эта система включает в себя блокировочную раму безопасности (SEAT BAR), которая крепится за сидением оператора. Страховочная перекладина в поднятом положении блокирует работу двигателя и гидросистемы и исключает возможность самопроизвольного перемещения рукояток и органов управления. В опущенном положении блокировки снимаются, а перекладина выполняет функции подлокотников. В сочетании с трехточечным ремнем безопасности, она обеспечивает четкую фиксацию работника.

Пассивные системы безопасности Bobcat

Системы безопасности Bobcat обеспечивают защиту оператора от падающих на кабину предметов, деревьев, камней (FOPS) и могут быть двух типов. Системы FOPS первого типа выдерживают удары падающих на кабину оператора предметов, грунта, каменной породы, а также защищают отдельные узлы машины, согласно стандартам SAE-J1043 и ISO 3449. Системы безопасности Bobcat FOPS второго типа применяются для гарантированной защиты кабины оператора от падающих крупногабаритных предметов: кусков древесины, деревьев, камней, фрагментов демонтируемых зданий и т.д. Данное оборудование устанавливается преимущественно на габаритной и крупногабаритной спецтехнике. Следующей системой безопасности Bobcat является защита при опрокидывании машины (ROPS). Она предназначена для защиты кабины оператора и всей машины и регламентируется стандартами SAE-J1040 и ISO 3471.

Комфорт — одно из условий безопасной эксплуатации

Компанией Bobcat большое внимание уделяется комфортной работе оператора и его удобному и безопасному рабочему месту. Конструктивно кабина отвечает всем эргономическим требованиям и удовлетворяет стандарт ISO 2867. Вход и выход из кабины осуществляется свободно, ступеньки лестницы, ведущей в кабину рифленые, исключающие проскальзывание ног оператора. С левой и правой стороны от лестницы находятся поручни.

Кабина любой машины Bobcat имеет большую площадь остекления со всех четырех сторон из специальных ветрозащитных стекол. Сиденье оператора с анатомической спинкой, регулируется под индивидуальные параметры конкретного человека. Требования к рабочему пространству кабины определяются стандартом 3411. ISO 6682. Экстренный выход, предусмотренный для экстремальных ситуаций, обычно осуществляется через проем заднего стекла после его выдавливания. Так же, весь модельный ряд Bobcat имеет кабины с улучшенной шумоизоляцией, автоматической системой вентиляции и подогревом воздуха, наличие стандартного освещения и транспортных фар. Защищенные шланги и цилиндры гидравлической системы техники обеспечивают надежную и безопасную работу погрузчиков при выполнении различных видов работ.

У телескопических погрузчиков используется система блокировки угрожающих движений (АМА) в сочетании с индикатором продольного перемещения (LSI). Это позволяет контролировать при помощи информативного экрана, расположенного на панели приборов, все манипуляции телескопической стрелы. Система безопасности Bobcat имеет ограничитель стрелы и предотвращает ее опускание при обслуживании погрузчиков или экскаваторов с поднятой стрелой.

Система безопасности Bobcat автовыравнивание придает максимальную устойчивость машине при работе на неровных покрытиях. Так же предусмотрены выносные гидравлические опоры, которые позволяют устанавливать машину четко горизонтально на любых поверхностях. К системе безопасности Bobcat так же относится и глушитель с искроуловителем, который предотвращает вылет частиц из выхлопной трубы. Система безопасности Bobcat включает простые и надежные механизмы быстрой смены навесного оборудования QUICK-TACH и BOB-TACH, систему управления Joystick Control и систему упреждающего регулирования (ACS). Каждая единица техники Bobcat поставляется с руководством оператора, а также многоязыковой инструкцией по эксплуатации.

Системы безопасности Bobcat — это надежность!

Кабина и опции BobcatКабина Bobcat S серии

Специализированная строительная техника торговой марки Bobcat лидирует на мировом рынке среди спецтехники других производителей по своим непревзойденным техническим характеристикам и возможностям. Компания Bobcat предлагает большой модельный ряд различной спецтехники. Все машины, представленные в модельном ряду этой компании универсальны, маневренны, надежны, просты и удобны в управлении и техническом обслуживании. Вся техника Bobcat имеет достаточно преимуществ и характеристик, подтверждающих ее уникальность, но особое внимание стоит уделить кабине и опциям Bobcat.

Машины, представленные компанией Bobcat, оборудованы комфортабельными операторскими кабинами и опциями Bobcat. Полностью остекленные кабины Bobcat имеют хороший круговой обзор и регулируемую конструкцию водительского сиденья с подвеской, оснащенного ремнями безопасностями. Кабина и опции Bobcat отличаются своей эргономичностью. Кабина и опции Bobcat разработаны и спроектированы таким образом, что специализированная техника этого производителя без проблем может Кабина Bobcat S серии длительное время работать в самых жестких климатических условиях. Спецтехника торговой марки Bobcat имеет полностью защищенную от ветра и холода отапливаемую с обогревателем и системой кондиционирования кабину и опции Bobcat, используя которые оператор будет испытывать положительные эмоции и производительность от этого только повысится.

Удобство управления и безопасность

Производитель погрузчиков и экскаваторов, компания Bobcat, используя самые современные технические разработки и конструкторские решения, постаралась учесть все пожелания операторов и принять во внимание все, что необходимо для удобства эксплуатации оборудования и в итоге оснастили свою спецтехнику такой кабиной и опциями BobcatКабина Bobcat S серии , которые действительно обладают непревзойденными рабочими возможностями.

Погрузчики, экскаваторы и навесное оборудование от Bobcat могут эксплуатироваться в жестких условиях сурового климата, так как все они имеют полностью закрытую отапливаемую, с обогревателем и кондиционером кабину и опции Bobcat, в качестве которых звукоизолированная кабина может быть оснащена четырьмя направленными воздухозаборниками (2 спереди, 2 сзади), панелью управления обогревателем, защитной решеткой на лобовом стекле и др. Так же возможно использование стеклоочистителя и омывателя лобового стекла. Последнее актуально в работе гусеничных машин Bobcat, которые работают в тяжелых условиях. Для лучшей видимости на стекле и крыше кабины можно установить стеклоочиститель и защитить решеткой на лобовом стекле.

Эргономичная кабина и опции Bobcat Кабина Bobcat S серииимеют как управление современными джойстиками, так и традиционное рычажное исполнение. Техническое оснащение кабины и опций Bobcat не стоит на месте, а улучшается и становится более универсальным. Например, вместо стандартного рычажно-педального управления функциями движения, подъема стрелы и наклона ковша предлагаются три новые системы. Это: ручная система управления (AHC), расширенная система управления (ACS) и система джойстикового управления (SJC). На джойстики выведено управление ходом и рабочими органами. На джойстиках — переключатели, управляющие сложным гидрофицированным оборудованием, для которого может потребоваться Кабина Bobcat TL470установка дополнительного гидронасоса.

Под потолком кабины находятся панели управления. Замок зажигания с индикаторами выведен на правую панель, а кнопки управления гидросистемой на левую. При включении зажигания электроника тестирует системы машины, на левой панели зажигаются все четыре лампочки под надписью «Bobcat interlock control system». Чтобы начать движение, необходимо выполнить ряд операций: закрыть дверь, опустить дугу безопасности, сняться со стояночного тормоза и на левом пульте нажать зеленую кнопку «Press to operate loader». Рычагом справа у сиденья выставляем обороты двигателя.

Разновидность опций Bobcat

По желанию заказчика может быть расширена комплектация кабины и опций Bobcat. Например, в кабине погрузчика или экскаватора возможна установка панели Deluxe. Эта панель имеет многоязычное исполнение, экраны, Кабина Bobcat TL360на которых выведена справочная информация. Показания всех измерительных приборов отображаются в метрических или британских единицах. Есть цифровые часы, часы реального времени, счетчик моточасов, безопасность кодового замка зажигания. Так же, кабина и опции Bobcat могут включать: установку подлокотника, которые создадут комфортные условия работы, главным образом влияющие на работоспособность оператора и его утомляемость.

Кабина и опции Bobcat соответствуют нормам ROPS/FOPS, в кабине — полностью регулируемое сиденье оператора с ремнем безопасности и блокировочной рамой безопасности SEAT BAR. Установлены передние и задние фары, задняя часть кабины Bobcat TL470запатентованная система монтажа навесного оборудования Bob-Tach, блокировщик опускания стрелы, гидравлический позиционер ковша, система автоматических блокировок BICS, автоматическое аварийное отключение двигателя и гидросистемы. А также искрогаситель, стояночный тормоз и колеса повышенной проходимости с высоким протектором. Все эти перечисленные разновидности комплектации кабины и опций Bobcat, а также усиленная гидравлическая система.Кабина Bobcat TR50210

Кабина и опции Bobcat для поддержки машины в рабочем состоянии включают предпусковой комплект для низких температур. Кабина и опции Bobcat имеют защитную обработку необходимых элементов машины. Металоцинковое антикоррозионное покрытие заменяет грунтовочный слой окраски.

Кабина и опции Bobcat обеспечивают контроль и аварийное отключение двигателя и гидравлической системы спецтехники. Данная система осуществляет контроль над температурой охлаждающей жидкости двигателя и давлением машинного масла. Кабина и опции Bobcat — важная составляющая универсальной специализированной техники.

Управление погрузчиком Bobcat

Компания Bobcat известна на мировом рынке как лидер специализированной строительной техники. Торговая марка Bobcat ассоциируется с высококачественными, надежными, универсальными погрузчиками, пользующимися большим спросом среди потребителей и на российском рынке. Компания Bobcat предлагает различные погрузчики: на колесном и гусеничном ходу, модельный ряд погрузчиков с телескопической стрелой, а также сочлененные погрузчики и погрузчики с комбинированной системой поворота. И какой бы мы тип погрузчиков не рассматривали, управление погрузчиками Bobcat отличается простотой и удобством.

Управление погрузчиком Bobcat очень удобно, эргономично и не составляет труда. Все органы управления погрузчика Bobcat разумно расположены в комфортабельной кабине оператора. Кабины погрузчиков Bobcat отвечают всем требованиям мировых стандартов. Они просторны, с легким доступом и широким входом. Удобное сиденье оператора имеет специальные регулировки и при помощи рычажков каждый оператор может отрегулировать его «под себя», с учетом своих анатомических особенностей (рост, вес и т.д.). Управление погрузчиком Bobcat включает в себя и возможность настройки уровня жесткости сиденья оператора. Сиденье и рулевую колонку можно расположить так, чтобы спицы небольшого рулевого колеса не загораживали приборную панель.

Панель Deluxe для управления погрузчиком Bobcat

Управление погрузчиком Bobcat осуществляется через приборную панель класса Deluxe. Панель Deluxe имеет многоязычное исполнение, отображает данные в метрических или британских единицах, имеет экраны справочной информации, цифровые часы и счетчик моточасов. Эта панель включает в себя большое количество функций, начиная от мониторинга состояния основных рабочих систем погрузчика, заканчивая блокировкой при необходимости опасных режимов работы машины. На панели управления погрузчиком Bobcat Deluxe находятся органы управления и дисплеи, передающие информацию оператору о функционировании различных систем погрузчика. Панель управления погрузчиком Bobcat содержит три основных прибора: тахометр и указатели уровня топлива и температуры двигателя, а также электронный блок, который информирует о частоте вращения двигателя погрузчика, скорости и наработке. В систему управления погрузчиком Bobcat входит сигнальная панель, которая находится рядом с приборной панелью. На сигнальную панель с установленного на заднем мосту информационного датчика передается сигнал о снижении нагрузки на задний мост, т.е. начале отрыва колес от земли и у оператора есть возможность справиться с этой экстренной ситуацией.

Основные органы управления погрузчиками Bobcat

Органы управления погрузчиков Bobcat устроены одинаково: левая рука — на рулевом колесе, правая — на джойстике. Рядом с джойстиком прикреплен блокнот с информационными материалами (грузовысотные характеристики машины, нормы давления в шинах и т.п.). На руле погрузчика есть рукоятка для удобства маневрирования, например, для полного поворота колес из одного крайнего положения в другое необходимо сделать пять оборотов рулевого колеса. При помощи джойстика оператор поднимает или опускает стрелу, опрокидывает ковш погрузчика. На джойстике для дополнительного управления погрузчиком Bobcat имеются два движка и круглая кнопка. Левый движок на джойстике управляет выдвижной секцией стрелы, правый — дополнительным контуром для гидрофицированного навесного оборудования, который предварительно нужно активировать кнопкой под указательным пальцем. Круглой кнопкой на верхней части джойстика включается второй гидронасос, который увеличивает подачу жидкости в рабочую гидросистему.

Рулевое управление погрузчиком Bobcat функционирует в трех режимах: поворот только передних колес, согласованный поворот передних и задних колес и «крабовый ход». Рулевое управление погрузчиком Bobcat контролируется двумя индикаторами на приборной панели. Ориентируясь по индикаторам, нужно выровнять колеса погрузчика, затем при помощи трехпозиционного переключателя на панели управления переключать: вверх — согласованный поворот, среднее положение — передние колеса, вниз — «крабовый ход».

Эргономичное управление погрузчиком Bobcat может достигаться за счет установки следующих систем: ручная система управления (AHC), расширенная система управления с кнопочным переключением с ручного на педальное (ACS) и система двухмодального джойстикового управления (SJC), где управление осуществляется при помощи двух многофункциональных джойстиков. Такое управление погрузчиком Bobcat предусматривает возможность использования двух режимов скорости движения машины.

При управлении погрузчиком Bobcat система SJC позволяет выбирать способ регулирования частоты вращения коленчатого вала двигателя: либо ручкой управления, либо расположенной на полу кабины педалью. Кроме того, имеется функция переключения схемы работы джойстика с «ISO» на стандартную для погрузчиков с бортовым поворотом схему перемещения ручки управления по траектории буквы «H». Ранее на погрузчиках использовался только режим, обеспечивающий максимальную скорость движения 10,3 км/ч. Теперь погрузчики могут двигаться со скоростью на 35% выше — 14 км/ч. Широкая педаль тормоза, расположенная на полу кабины используется не только для торможения, но и медленного, точного движения шасси погрузчика на высоких оборотах двигателя, что необходимо при подъеме стрелы или ее телескопировании (для погрузчиков с телескопической стрелой).
